Extrusıon Boru Kafaları & Ayarları Standart Kalibreler
PPR-C, PE, PE-Rt , Pex, PVC gibi plastik hammaddelere yapılan Recycle, GF, Antioxidant , Stabilizatör, Carbon Black, Masterbach vb. katkılarla müşterilerimizin ürün portföyü ve piyasanın ihtiyaçlarına istinaden , her ürün grubuna yönelik imalat yapılabilecek nitelikte boru kafa- kalıp setleri( die – head & moulds ) ve kalibre üniteleri imal edilmektedir.
Ø12 mm den – Ø 1600 mm ye kadar PP, PE ve PVC hammadeden mamul; temiz su, atıksu, altyapı, üst yapı, ısıtma – soğutma , yerden ısıtma, 3 katman oksijen bariyerli, 5 katman oksijen bariyerli, 3 katman GF cam elyaf takviyeli, 5 katman GF cam elyaf takviyeli ve Recycle geri dönüşüm material katkılı borular, üretim yelpazemizde olan kafa ve kalibre grupları ile yüksek kapasite sunacak teknolojide üretilebilmektedir.
Kalibre ünitelerimiz, PE, PP ve PVC hammaddeden mamul atıksu, temiz su, alt yapı, üst yapı vb. her ürün grubuna hitap eder nitelikte olup, Ø 25 mm den Ø 1200 mm ye kadar ayarlı ( adjustable ) tip, ve Ø 12mm den Ø 1600mm ye kadar sabit ( normal ) tiplerde imal edilebilmektedir. İmalatında yüksek teknoloji ürünü materyaller kullanılan kalibrelerimiz, en yüksek verimde ve en düşük sapma aralıklarında boru çekilmesini imkanlı kılar.
TEK KATMANLI KAFA ÜNİTELERİ MODEL ve KAPASİTE TABLOSU
| --- | YMDH - 63 | YMDH - 125 | YMDH - 160 | YMDH - 250 | YMDH-400 | YMDH - 500 | YMDH - 630 | YMDH - 800 | YMDH - 1000 | YMDH - 1200 |
|---|---|---|---|---|---|---|---|---|---|---|
| Çap Aralığı ( Diameter Range ) (mm ) | 10-63 | 20-125 | 20-160 | 50-250 | 90-400 | 110-500 | 160-630 | 280-800 | 500-1000 | 710-1200 |
| Maksimum Kapasite ( Max Output ) ( Kg /h ) | 250 | 350 | 450 | 600 | 700 | 800 | 1000 | 1100 | 1250 | 1400 |
| Boru Et Kalınlığı ( Layer Thickness ) ( mm ) | 15 | 22 | 30 | 45 | 80 | 80 | 80 | 90 | 100 | 100 |
ÜÇ KATMANLI KAFA ÜNİTELERİ MODEL ve KAPASİTE TABLOSU
| --- | YMDH-3L-63 | YMDH-3L-125 | YMDH-3L-160 | YMDH-3L-250 | YMDH-3L-400 | YMDH-3L-500 | YMDH-3L-630 | YMDH-3L-800 | YMDH-3L-1000 | YMDH-3L-1200 |
|---|---|---|---|---|---|---|---|---|---|---|
| Çap Aralığı ( Diameter Range ) (mm ) | 10-63 | 20-125 | 20-160 | 50-250 | 90-400 | 110-500 | 160-630 | 280-800 | 500-1000 | 710-1200 |
| Max.Kap.Ana Katman ( Max Out.Main Layer ) ( Kg /h ) | 250 | 350 | 450 | 600 | 700 | 800 | 1000 | 1100 | 1250 | 1400 |
| Boru Et Kal.Ana Katman( Main Layer Thickness ) ( mm ) | 1,8-10,5 | 1,8-20,8 | 1,8-26,6 | 1,8-41,5 | 1,8-66,7 | 1,8-55,8 | 1,8-57,2 | 1,8-58,8 | 1,8-73,5 | 1,8-70,6 |
| Max.Kap.Ara Katman ( Max Out.Thin Layer ) ( Kg /h ) | 110 | 150 | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 650 |
| Boru Et Kal.Ara Katman( Thin Layer Thickness ) ( mm ) | 15 | 22 | 30 | 45 | 80 | 80 | 80 | 90 | 100 | 100 |
BEŞ KATMANLI KAFA ÜNİTELERİ MODEL ve KAPASİTE TABLOSU
| --- | YMDH-5L-250 |
|---|---|
| Çap Aralığı ( Diameter Range ) (mm ) | 50-250 |
| Max.Kap.Ana Katman ( Max Out.Main Layer ) ( Kg /h ) | 600 |
| Boru Et Kal.Ana Katman( Main Layer Thickness ) ( mm ) | 1,0-5,0 |
| Max.Kap.Ara Katman ( Max Out.Thin Layer ) ( Kg /h ) | 100 |
| Boru Et Kal.Ara Katman( Thin Layer Thickness ) ( mm ) | 20 |

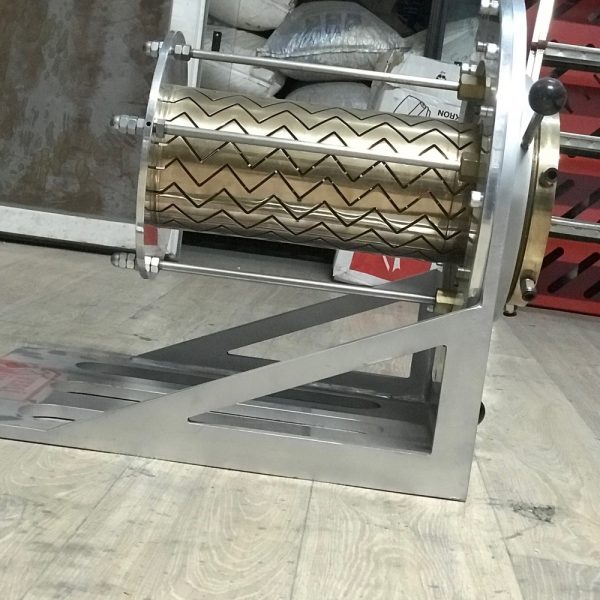

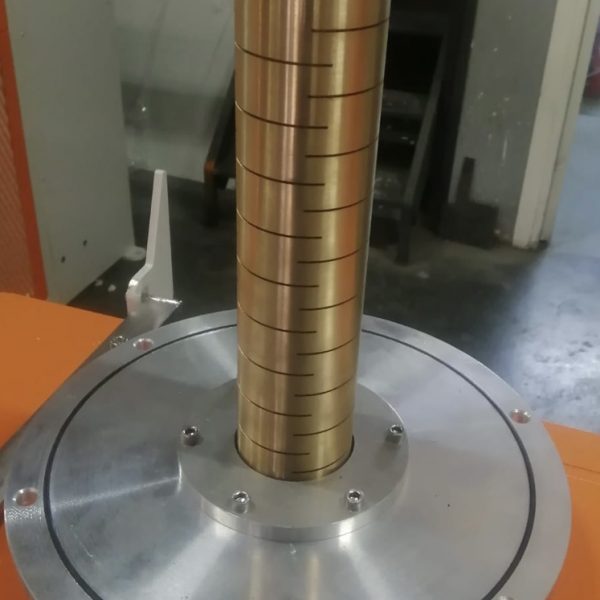

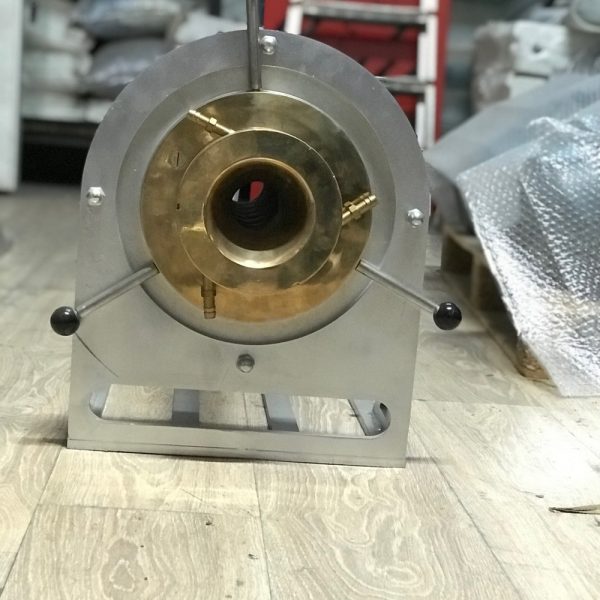

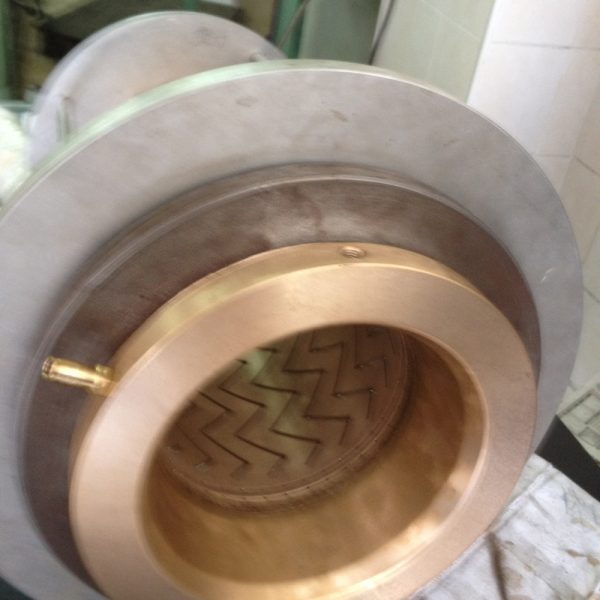

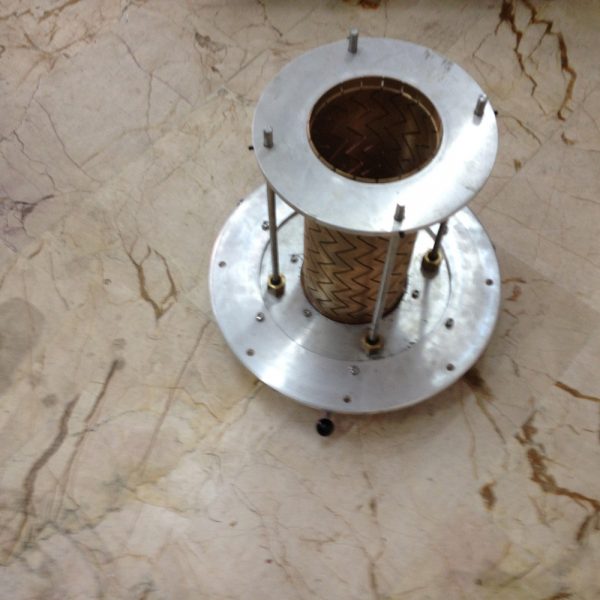

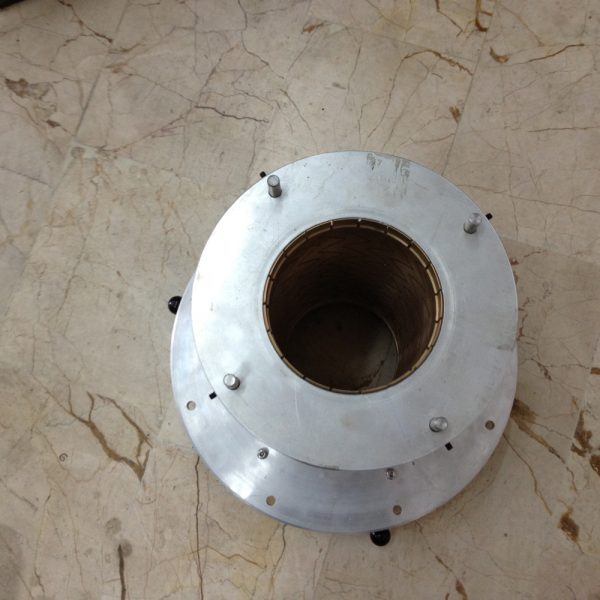

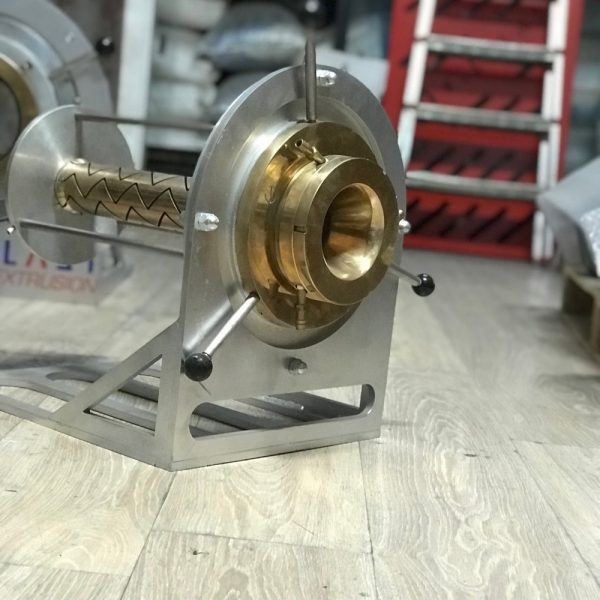

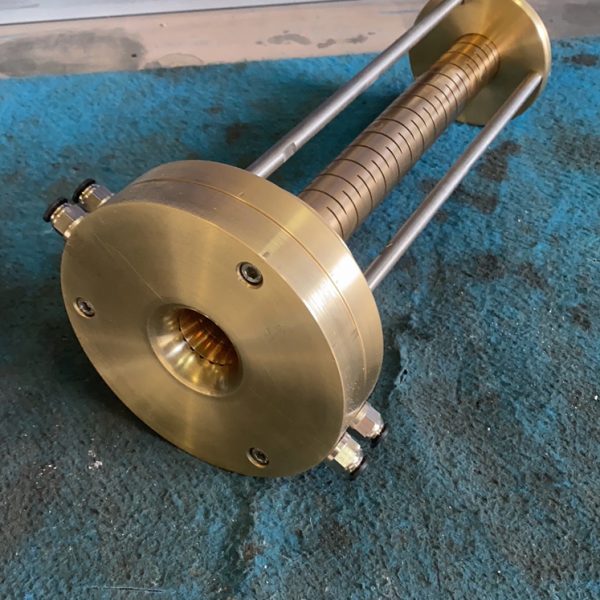

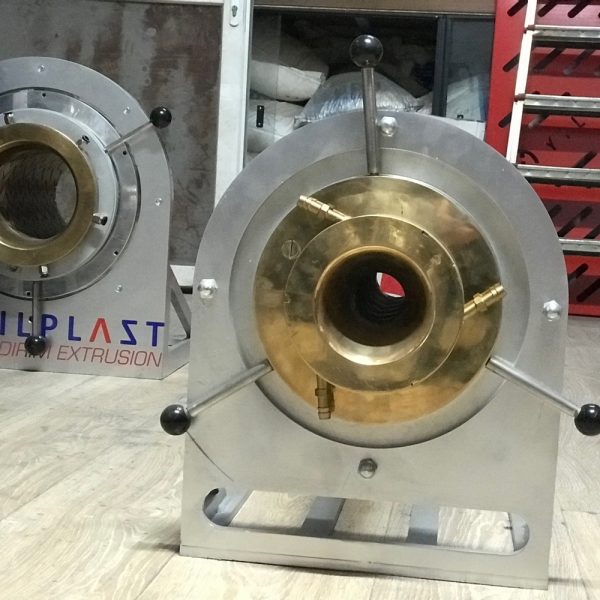

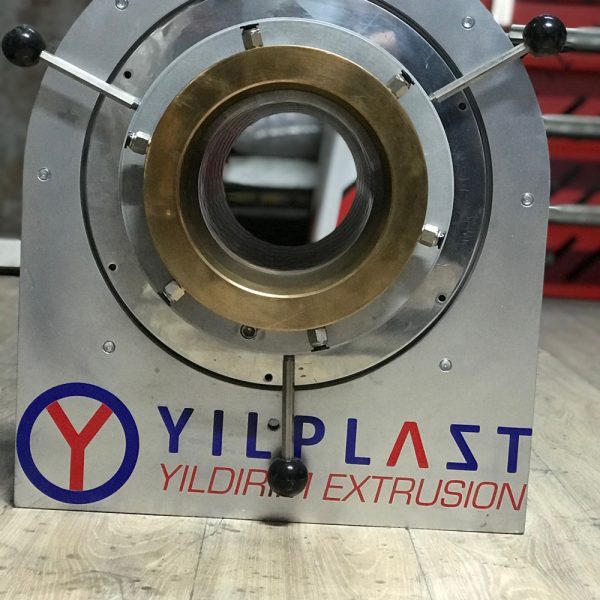

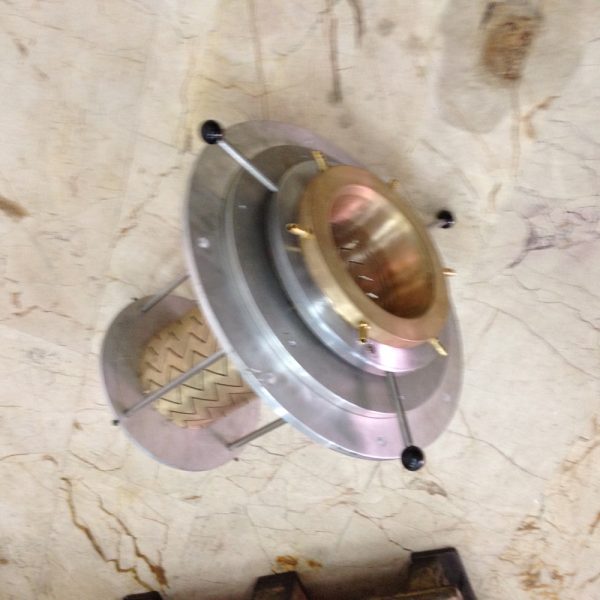

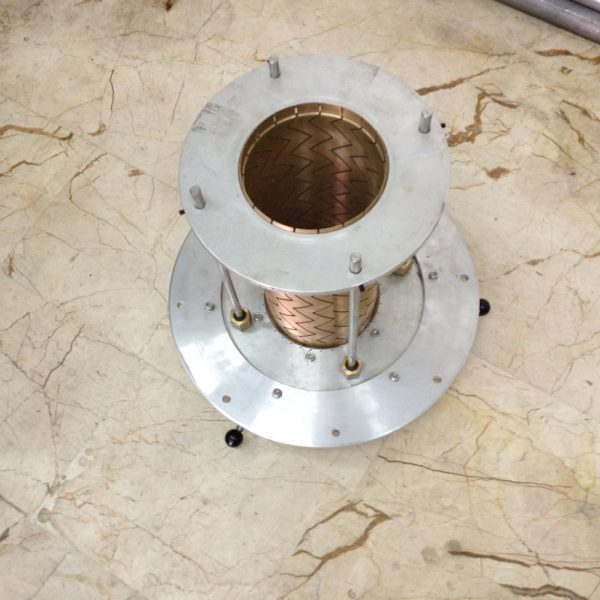

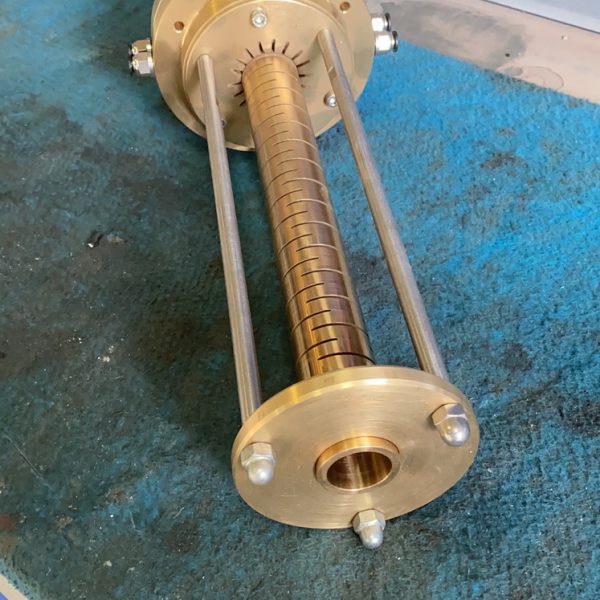

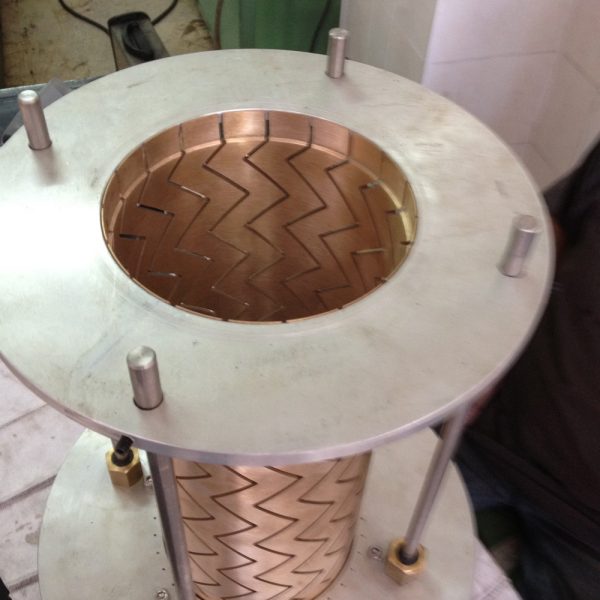

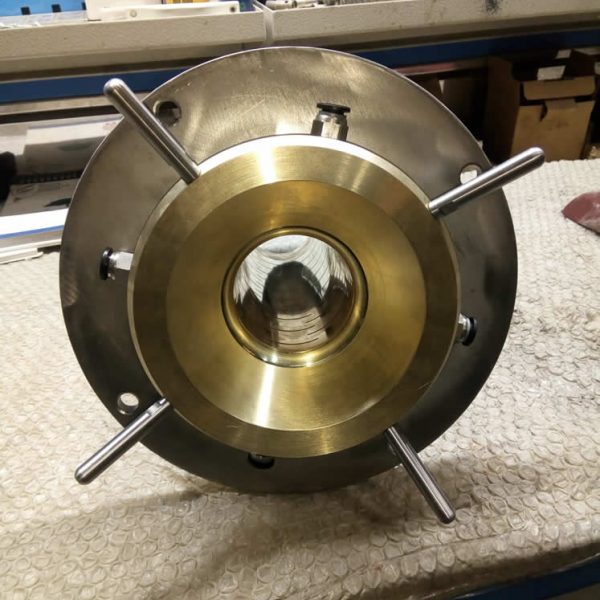

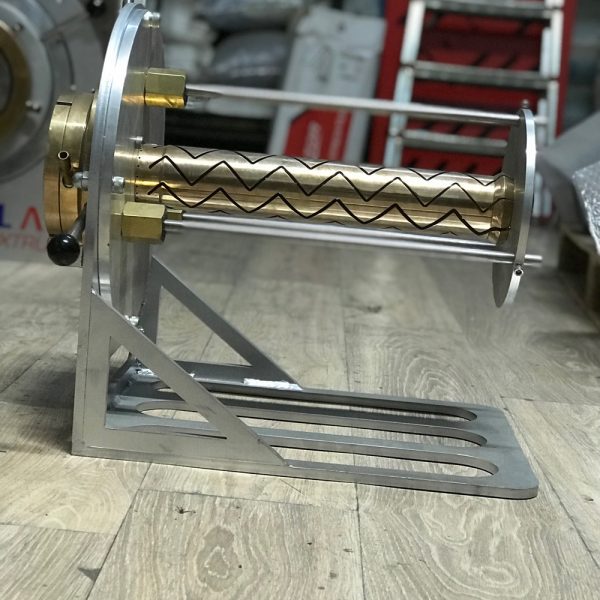

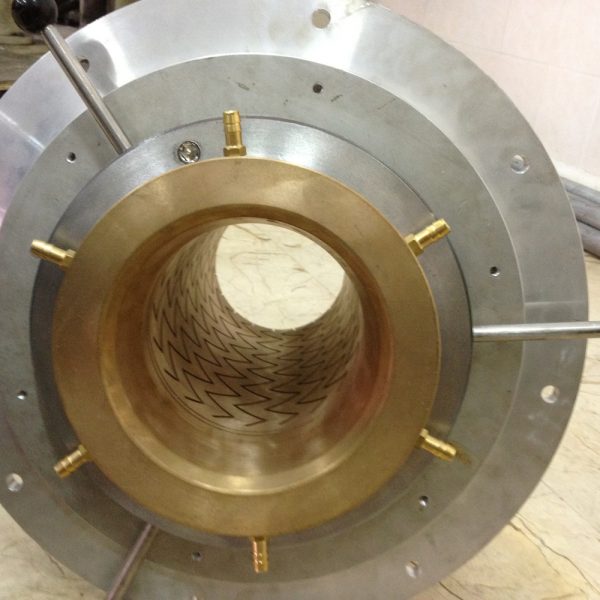

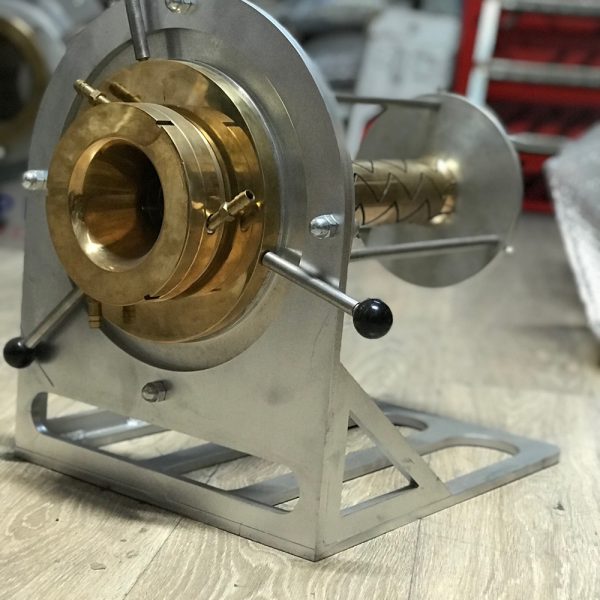

STANDART ve AYARLI BORU KALİBRELERİ
| Boru Çapı-Pipe Dia.( Ø mm ) | Basınç Sınıfı-Pressure Class ( PN ) | - | -- | Kalibre Tipi | -- | - | Ayarlı Kalibre Skala (Adjustable Cal.Sle.Scale) | - |
|---|---|---|---|---|---|---|---|---|
| Pex Fanus | PPR ( GF ) | PE | Ayarlı (Adjustable) | Adj Range | Adj Area | |||
| 10 | 4 / 20 | X | - | X | - | |||
| 12 | 4 / 20 | X | X | X | ||||
| 16 | 4 / 20 | X | X | X | ||||
| 17 | 4 / 20 | X | X | X | ||||
| 18 | 4 / 20 | X | X | X | ||||
| 20 | 4 / 32 | X | X | X | ||||
| 25 | 4 / 32 | X | X | X | ||||
| 32 | 4 / 32 | X | X | X | X | 32-35,2 | 3,2 | |
| 40 | 4 / 32 | X | X | X | 40-44 | 4 | ||
| 50 | 4 / 32 | X | X | X | 50,5-55,5 | 5,5 | ||
| 63 | 4 / 32 | X | X | X | 63-69 | 6 | ||
| 75 | 4 / 32 | X | X | X | 75-81,5 | 6,5 | ||
| 90 | 4 / 32 | X | X | X | 90-97 | 7 | ||
| 110 | 4 / 32 | X | X | X | 111-117 | 7 | ||
| 125 | 4 / 32 | X | X | X | 125,6-132,8 | 7,2 | ||
| 140 | 4 / 32 | X | X | X | 141-148,2 | 7,2 | ||
| 160 | 4 / 32 | X | X | X | 162-169,2 | 7,2 | ||
| 180 | 4 / 32 | X | X | X | 182,2-189,4 | 7,2 | ||
| 200 | 4 / 32 | X | X | X | 202,5-210 | 7,5 | ||
| 225 | 4 / 32 | X | X | X | 227-235,2 | 8 | ||
| 250 | 4 / 32 | X | X | X | 253,5-262 | 8,5 | ||
| 280 | 4 / 32 | X | X | 283,8-293 | 9 | |||
| 315 | 4 / 32 | X | X | 318,2-328 | 9,8 | |||
| 355 | 4 / 32 | X | X | 359-371 | 12 | |||
| 400 | 4 / 32 | X | X | 406-418 | 12 | |||
| 450 | 4 / 32 | X | X | 456,5-470,2 | 13,7 | |||
| 500 | 4 / 32 | X | X | 507,5-522,5 | 15 | |||
| 560 | 4 / 32 | X | X | 568,4-585,4 | 17 | |||
| 630 | 4 / 32 | X | X | 636,3-658,3 | 22 | |||
| 710 | 4 / 32 | X | X | 720-742 | 22 | |||
| 800 | 4 / 32 | X | X | 812-836 | 24 | |||
| 900 | 4 / 20 | X | X | 913,5-941,5 | 28 | |||
| 1000 | 4 / 20 | X | X | 1015-1045 | 30 | |||
| 1200 | 4 / 20 | X | X | 1218-1254 | 36 |
